Kleine Holzzahnräder an einer Dekupiersäge sägen

Diese kleinen Holzzahnräder sägte ich nochmals neu, besser

Ein kleiner Test mit kleinen Zahnräder aus Holz.
 Die Holzzahnräder habe ich erstmalig aus 4 mm Sperrholz Pappel an meiner Hegner Dekupiersäge gesägt. Dies, weil die Räder  keiner Belastung ausgesetzt werden.

4 Zahnräder mit einer Aufbohrung von 2 mm.
 Kleinstes Zahnrad: P= 7mm  N= 8  Zähne  Teilkreis Durchmesser beträgt 17,8 mm  Gesamtdurchmesser ca. 21 mm.
Theoretische Größen der anderen Zahnräder:
Zahnrad Nr. 2 besitzt 13 Zähne und einen TK(Teilkreis) Durchmesser von theoretischen 28,89mm. Zahnrad NR 3: besitzt 17 Zähne und einen theor. TK Durchmesser von 37,89 mm.
 Das größte Zahnrad wird 22 Zähne und einen theor. TK von 49,04 mm besitzen.

Das größte Zahnrad habe ich als ertses gesägt. Beim dritten Mal war es so gelungen, dass ich damit zufrieden sein konnte.
Die anderen habe ich jeweils zweimal gesägt um eine qualitativ bessere Auswahl haben zu können.

Antike Brustleier Bohrmaschine

 Diese Brustleier Bohrmaschine ist ein altes Schätzchen aus meinem Maschinenpark.

Das besondere an dieser Bohrmaschine sind die beiden Zahnradkränze.
Einer der beiden Zahnradkränze(Kegekzahnrad) dreht sich schneller als das andere.

Im Video  ist dies gut erkennbar.

 Das Alter dieser Bohrmaschine ist unbekannt.
Der Bohrmaschinen Hersteller ist ebenso nicht bekannt.

Ob diese Bohrmaschine von ein Markenhersteller stammt, kann ich also nicht sagen und dennoch bin ich von diesem Qualitätswerkzeug begeistert.

Dackel und deutscher Schäferhund als Holz Streuteile für Tischdeko und als Bastelmaterial

Dackel und deutscher Schäferhund als Holz Streuteile für Tischdeko und als Bastelmaterial

 Ein Dackel und ein Schäferhund als Motiv für kleine Streuteile sägte ich letztens an einer Dekupiersäge.
Für Hundebesitzer eine schöne Idee als winziges Mitbringsel, oder ganz einfach als Tischdekoration.
Diese Holzminiaturen sind aus 4 mm Sperrholz Pappel in Handarbeit gesägt.

Auch andere Hunderassen sägbar, bzw. bestellbar.

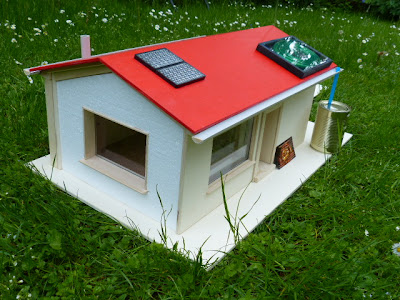

Energiesparmodell- Thema regenerative Energien

Ein weiteres "Energiespar Modell" ist entstanden. Detailreich und aufwändig.

Die Photovoltaik Anlage betreibt bei Sonneneinstrahlung eine Lüftung(Ventilator). Bei Einbruch der Dämmerung(oder Beschattung der Solarzellen) setzt die LED Beleuchtung ein.

Die Biogasanlage ist hier kein funktionierendes Modell, sondern nur zur Anschauung gedacht. Aus Platzgründen wurden hier einzig ein Grünschnittsilo, ein sogenannter Biomassespeicher und ein Fermenter vorbereitet.

Die Regenwassernutzung wird anhand des Regenwasser  Sammelbehälter präsentiert.

Die Solarthermie wird an diesem Energiesparmodell mit Hilfe eines Solarpaneels dargestellt. Dieses ist zum funktionsfähigen Modell noch ausbaufähig.

An der Längsseite besitzt das Haus "Thermopan" Fenster. Diese sind doppelverglast.

Ansicht von oben.

Die Giebelwand ist mit Styropor gedämmt.

Um einen sogenannten "Fenstertest" machen zu können, sind an der Giebelwand dieses Modells ein Fenster mit Einfachverglasung eingesetzt.

Die Rückwand des Hauses ist mit ökologischer Holzfasermatte gedämmt. Die Holzfasermatte zählt zu den nachwachsenden Rostoffen(NaWaRo).

Die Isolierungen sind an diesem Modell durch Holz Rahmen vor Bruch geschützt.

Die Tür läßt sich öffnen und schließen.

Das Windrad ist ein Fertigmodell und bei höheren Umdrehungen der Windradflügel leuchten zwei farblich unterschiedliche LED(Licht emmitierende Dioden)

Die Stalltore sind auf Gleitschienen schließbar.

Ein Wasserrad steht für Experimente bereit. Allerdings ist das Holz nicht behandelt. So muss eine Durchtrocknung nach der Wassernutzung gewährleistet sein.

Eine Dachhälfte ist anschaulich gedämmt worden. Dazu wurde auch ein passendes Sparrenfeld konstruiert. Es wurden zwei unterschiedliche Folien verwendet.

Die Solarzelle betreibt hier einen kleinen Motor mit Lüfterrad.

Die Regenrinnen sind am Rinnenkasten an den Wänden des Energiesparmodells befestigt.

Die Verkabelung wurde mit JST Stecker aus dem RC Modellbau angelegt. Somit können die Komponenten getrennt werden.
Zuzüglich wurde für die Beleuchtung ein Schalter verbaut.

Herz Bilderrahmen selbstgemacht, mit Anleitung

Ein kleines Gebrauchskunstwerk möchte ich hier vorstellen, inklusiv der Bilderrahmen Bauanleitung.

 Es sollte ein filigraner Licht durchströmter Bilderrahmen werden.
Eben etwas Neues, als feines Kunsthandwerk gefertigt.



Die Zeichnung habe ich am Computer mit einem alten Zeichenprogramm erstellt.
Die Dekupiersäge Vorlage habe ich auf ein rot vorgetrichenes
 Sperrholz mit Kreppband angeklebt.
Die notwendigen Bohrungen für die Innenschnitte
 wurden gesetzt und das handelsübliche Laubsägeblatt eingefädelt.
Es blieb noch Platz für ein kleines Eichhörnchen.

Nachdem ich die filigranen Ranken des vorderen
Rahmenteil gesägt hatte,
zeichnete ich mit Hilfe einer Unterlegscheibe ein etwas größeres Herz als Rückwand für den Bilderrahmen.

 Dieses größeres Herz wurde ebenfalls ausgesägt
und mit weißer Acrylfarbe gestrichen.

 Passende Distanzleisten wurden angezeichnet und abgelängt.

 Mit einer Heißklebepistole werden die winzigen Holzleisten auf das filigrane mit Ranken versetztes Herz aufgeklebt.

Das vorher fein geschliffene rote Herz wurde nochmal akkurat gestrichen.

 Eine kleine Zeichnung wurde als Test provisorisch zurechtgeschnitten und eingesetzt.

Nachdem ein rotes Satinband durch die vorbereiteteten Aufhänge Bohrlöcher durchgefädelt wurde, kann dieser kleine Fotorahmen genutzt werden.
